Download SOLIDWORKS Weldment Profiles

Khi bạn cài đặt một phiên bản SOLIDWORKS mới trên máy tính của mình, bạn có thể nhận thấy rằng có rất ít Profiles có sẵn trong Weldments khi bạn chọn Structural Member.

Lý do mà SOLIDWORKS chưa bao gồm tất cả các tiêu chuẩn và cấu hình trong cài đặt tiêu chuẩn là do kích thước của quá trình cài đặt. Đó là lý do tại sao SOLIDWORKS cung cấp cho bạn một liên kết tải về miễn phí trong trường hợp bạn yêu cầu các tiêu chuẩn hoặc Profiles khác.

Làm thế nào để tải Profiles cho SOLIDWORKS Weldment?

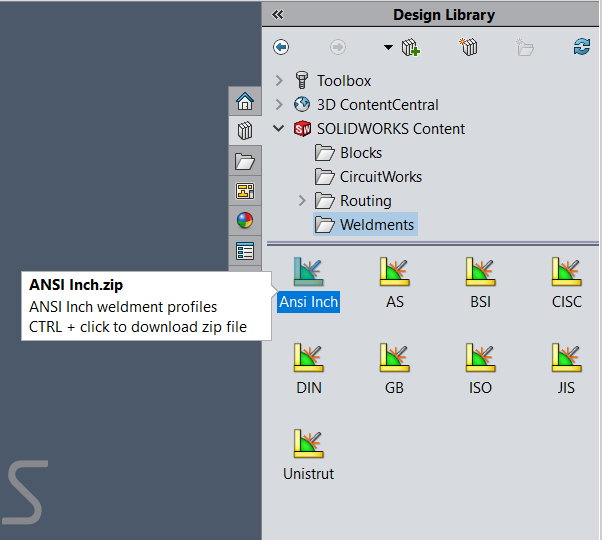

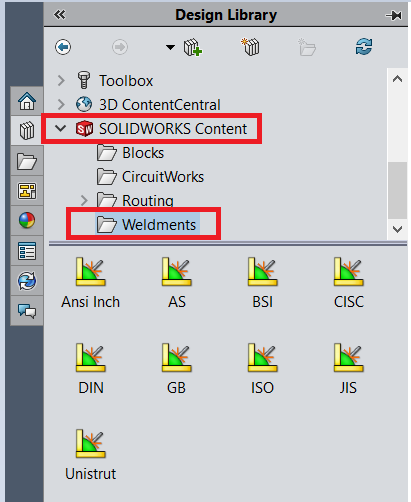

Để truy cập vào tất cả các cấu hình tiêu chuẩn có sẵn trong SOLIDWORKS, hãy chuyển đến thanh SOLIDWORKS Task pane và chọn thẻ Design Liblary. Từ đó mở rộng thư mục SOLIDWORKS Content> Weldments như dưới đây và liệt kê tất cả các tiêu chuẩn sẵn có để tải xuống.

Truy cập SOLIDWORKS Task pane

Để tải xuống tiêu chuẩn cụ thể, hãy nhấp vào nó trong khi giữ phím Ctrl trên bàn phím của bạn. Một bảng mới hiện ra, bạn chọn chỗ để lưu file zip thư viện solidwork.

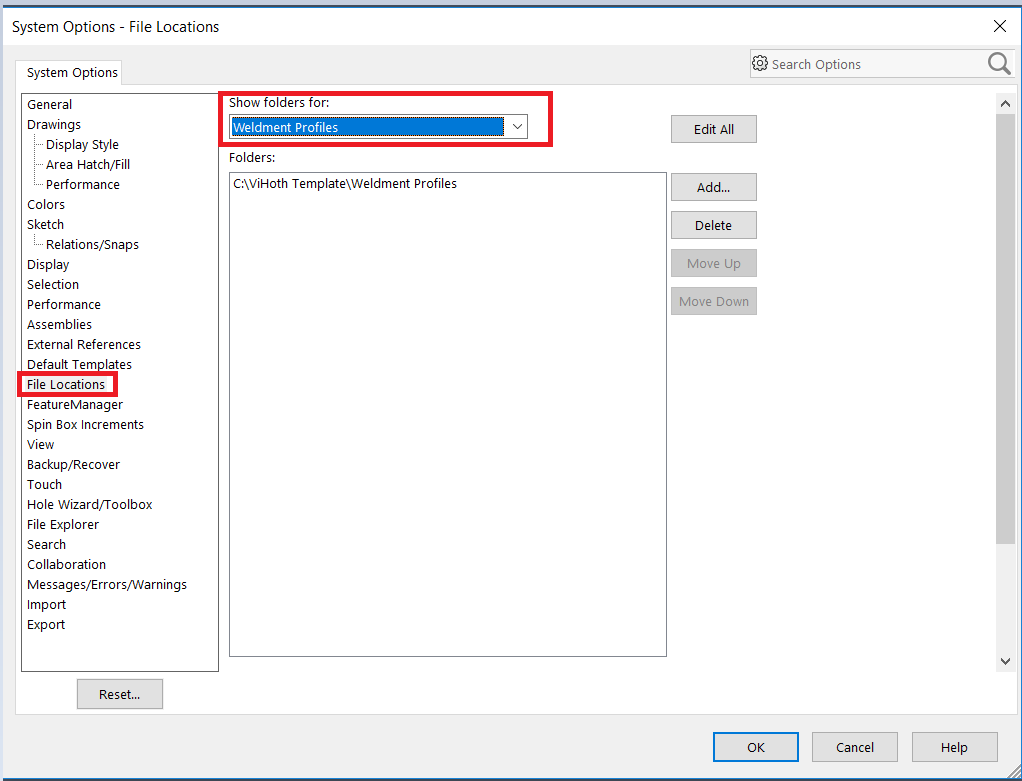

Sau khi hoàn tất quá trình Download, bạn có thể giải nén tệp tin. Bây giờ bạn cần phải đặt các tập tin giải nén ở đúng vị trí. Khởi động SOLIDWORKS và vào Tools> Options và chọn File Location từ tab System Options. Trong File location, bạn tìm đến Weldment Profiles bằng cách mở rộng mũi tên bên phải và kéo xuống. Nó cũng cho thấy vị trí mặc định của các cấu hình Weldment.

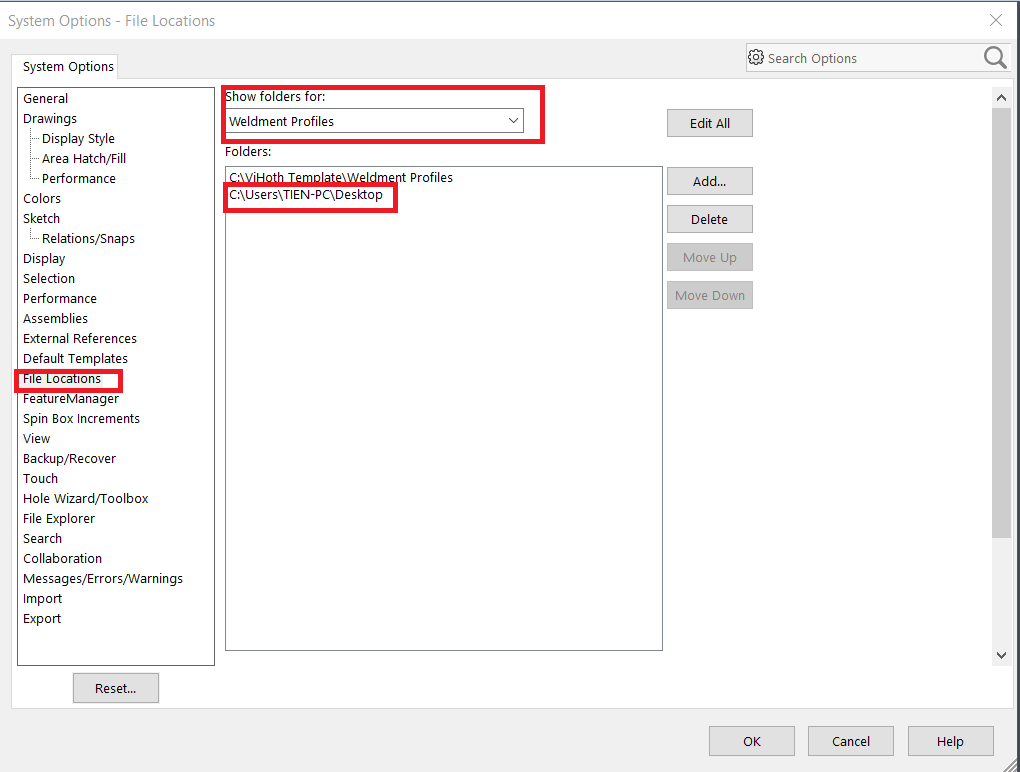

Bạn hãy kích chọn vào Add và tìm đế thư mục giải nén của tiêu chuẩn bạn đã tải về để thêm nó vào hệ thống của SOLIDWORKS.

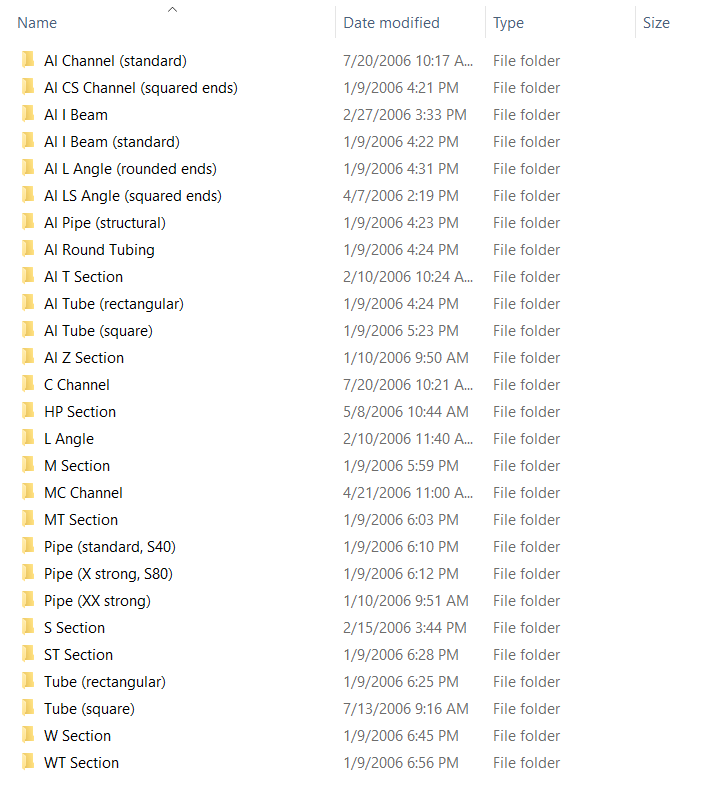

Một khi bạn đã hoàn thành bước trên, bạn sẽ thấy các cấu hình cho tiêu chuẩn đó. Trong trường hợp này, tôi đã bổ sung thêm thiêu chuẩn ANSI Inch và bây giờ có các loại cấu hình mới như dưới đây. Sau đó, tất cả các cấu hình sẽ tự động xuất hiện trong Structural member trên thanh Weldment Toolbar.
